TORK-MATE
Actionneurs Pneumatiques
Série 890

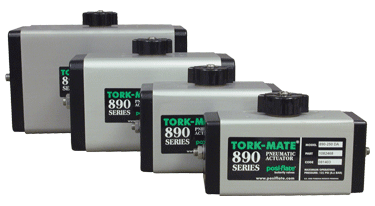

Tork-Mate Series 890 Pneumatic Actuators
Usage sévère
Pignon-Crémaillère
Durée de vie prolongée...
Jusqu'à 15 Millions de Cycles


Avantages

Les actionneurs pneumatiques Tork-Mate Série 890 à durée prolongée sont idéaux pour des dispositifs à rotation de 90° comme les vannes papillon, les robinets à boisseau sphérique, conique et à soupape, et autres. Ils présentent des caractéristiques uniques, favorables à l'utilisateur à la recherche d'un fonctionnement libre de problèmes.

 TMHC 2324

Un procédé de revêtement durci en 2 étapes, propre au fabricant, et qui donne une protection supérieure aux surfaces internes et externes du corps. TMHC 2324 assure également une durée maximale aux joints du piston et aux paliers du piston et du talon.

 Montage NAMUR

Les actionneurs Tork-Mate de la Série 890 sont conformes aux standards NAMUR les plus récents, autorisant un raccordement direct ou rapproché des différents accessoires conçus au standard NAMUR. L'interface du pignon a un tenon d'entraînement au standard international pour les positionneurs, contacts et autres accessoires. L'interface de la bobine permet de monter directement n'importe quel organe de commande au standard NAMUR.

 Modulaire

Des couvercles d'extrémité facilement démontables et des ensembles modulaires de ressorts facilitent la conversion d'une configuration à double effet à une à simple effet à rappel par ressort.

 Ajustement de la course

Les actionneurs Tork-Mate série 890 sont munis de limiteurs de course du pignon qui autorisent un ajustement de ±10° du débattement de la vanne. Il est possible d'ajouter en option des vis d'ajustement de l'extension de la course pour réaliser à peu de frais une réduction de débit.

 Allongement de la Durée de Vie

Des joints de piston spéciaux allongent considérablement la durée de vie comparée à celle des actionneurs standard à joints toriques. Tous les autres paliers, joints et composants ont été conçus en vue d'un service de meilleure qualité et de plus longue durée.

 Pignon à l'abri de la rupture

En plus de la bague en inox de maintien du pignon, les actionneurs Tork-Mate série 890 ont une barre interne de sécurité unique en son genre.

 Domaine d'Utilisation

Les actionneurs à double effet Tork-Mate série 890 produisent un couple minimal garanti jusqu'à 1973 N.m. (17,466 inch pounds).

 Options pour le client

Elles incluent des joints en Viton®, une adaptation haute température jusqu'à 121° C, des finitions spéciales, des pignons en inox, des configurations spéciales pour le montage et le raccordement.

 Montage en Système Impérial ou Métrique

Principes de Fonctionnement

Double Effet

Pour une rotation dans le sens des aiguilles d'une montre, le Port 2 (P2) est mis à l'air libre et le Port 1 (P1) est mis sous pression. Comme les pistons s'écartent, le pignon tourne dans le sens des aiguilles d'une montre. Le mouvement linéaire des pistons est converti en mouvement rotatif par les crémaillères des pistons et le pignon de sortie.

Pour une rotation dans le sens contraire aux aiguilles d'une montre, le Port 1 est mis à l'air libre et le Port 2 est mis sous pression.

La différence de pression rapproche les pistons, faisant tourner le pignon dans le sens contraire aux aiguilles d'une montre.

Rappel par Ressort

Pour une rotation dans le sens des aiguilles d'une montre, le Port 2 est mis à l'air libre et le Port 1 est mis sous pression. La pression comprime les ressorts et pousse les pistons vers l'extérieur. Comme les pistons s'écartent, le pignon tourne dans le sens des aiguilles d'une montre. Le mouvement linéaire des pistons est converti en mouvement rotatif par les crémaillères des pistons et le pignon de sortie.

Pour une rotation dans le sens contraire aux aiguilles d'une montre, le Port 1 est mis à l'air libre et le Port 2 est mis sous pression La haute pression et / ou la force de rappel des ressorts pousse le piston vers l'intérieur, faisant tourner le pignon dans le sens contraire aux aiguilles d'une montre.


Caractéristiques de Conceptions
Accessoires
Spécifications

 PDF Icon
Tork-Mate Pneumatic Actuator
Series 890
Bulletin - English
PDF Icon
Tork-Mate Actionneurs Pneumatiques
Série 890
Bulletin - Français
